一、概述
FD-DJ02型對講機是在原有機型的基礎上**開發的能實現五方及多方通話的對講機。電梯專用對講系統將在電梯應急或檢修時被運用,該機噪音低不受變頻器和其它設備的干擾。本機采用兩線制傳輸,布線簡單,占用隨行電纜少。副機音量大,乘客在轎廂內能很清楚的聽到主機傳來的聲音。

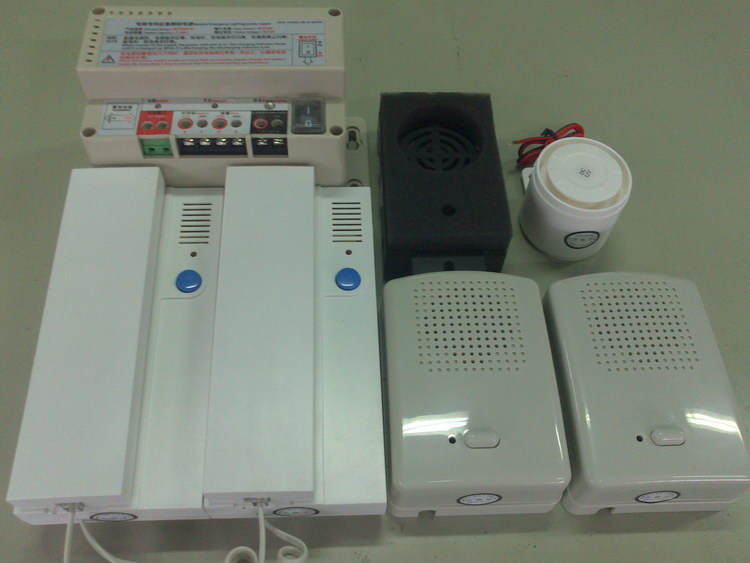

系統型號說明:
主機:FD-DJ02Z1(適宜值班室、機房、轎頂、底坑使用)
內置副機:FD-DJ02C(適宜操縱箱內使用)
外置副機:FD-DJ02J(適宜轎頂、底坑使用)
電源:FD-DJ02D (適宜對講機、應急照明、蜂鳴器使用)
二、主要技術參數
1. 工作電壓:DC12V
2.振鈴聲壓級:≥65dB
3. 頻響:300-4000Hz
4.信噪比:大于40dB
5. **傳輸距離:≤2000米
6.轎廂副機音量:≥60dB
三、安裝說明及注意事項
1. 對講機的專用電源盒請安裝在轎頂上,可省去轎廂應急照明及警鈴等隨行電纜。
2. 對講機DC12V電源“正”、“負”端接于主機的“+”、“-”接線端子;主機的“R”、“L”接線端子和對講副機的“R”、“L”接線端子相對接(具體接線請參考接線圖)。
3. 嚴格按照接線圖接線(為保證通話質量,所有連線建議使用0.5mm2以上的線纜),要求所有連接線采用國標線、多芯平行線即可滿足一般的工程要求。當走線與強動力線成干擾嚴重的環境混合布線時,則應采用屏蔽線纜。
配線說明:
導線面積
|
0.3mm2
|
0.5mm2
|
0.75mm2
|
1.5mm2
|
通話距離
|
≤200m
|
≤500m
|
≤1000m
|
≤2000m
|
4. 轎廂面板不可用塑料板或木板封住,否則通話時會(huì )產生嘯叫。操縱廂面板發音孔應和轎廂副機一致。
四、使用配置
1.機房與轎廂或值班室與轎廂一對一通訊基本配置:一個主機,一個副機,通過電纜直接連接,副機安裝于轎廂操縱箱內.
2.機房,值班室,轎廂三方互相通話兩個主機,一個副機,兩個主機不分型號可互換.通訊線相互連接,兩個主機可以共用一組直流電源;副機無須接電源,可實現三方通話.
3.機房,值班室,轎廂,轎頂,底坑五方互相通話兩個主機,三個副機,兩個主機不分型號可互換.通訊線相互連接,兩個主機可以共用一組直流電源,副機無須接電源,可實現五方通話.
五、使用說明
1.副機呼叫主機,副機安裝在轎廂,轎頂,底坑內,乘客通過呼叫可同值班室及機房通話.按動呼叫按鈕開關,無論機房還是值班室主機都會(huì )振鈴并指示燈亮,摘機即可通話,如果機房及值班室同時摘機則可實行五方通話.
2.主機與副機通話,轎廂副機發音量大,主機不需呼叫直接摘機即可通話。副機的音量可供10平方米室內使用,離副機0.5米處送話,主機仍可聽清。機房主機通話完畢必須可靠掛好,否則電梯運行聲會(huì )傳給轎廂。
3.主機與主機之間的通話,機房與值班室兩主機之間也必須通過呼叫雙方摘機后方可通話,兩主機之間通話所有副機全能收到,實則仍是五方通話,只不過是轎廂,轎頂,轎底無人而已。
