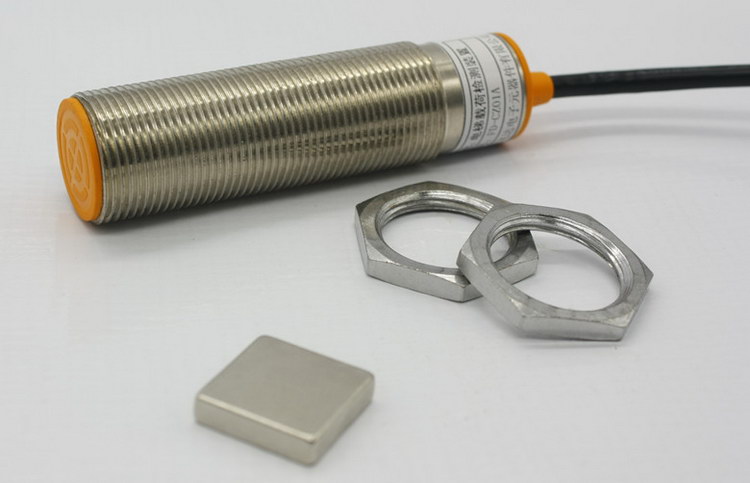

FD-CZ01A系列載荷裝置

感應開關



一、概述

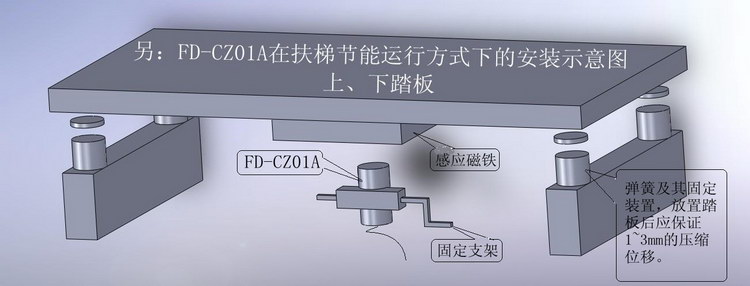

本裝置適用于所有需要超載信號的活動轎底電梯和需要節能運行的自動扶梯,也可用于機械限位接或近開關使用,本裝置有極高的性?xún)r(jià)比,由于采用霍爾傳感器實現非接觸感應工作方式,系統不直接承受電梯荷載作用,因而具有工作壽命長、穩定性好、安裝調試方便等優點,克服了機械式超載開關容易損壞的缺陷。

二、主要特點
1.非接觸感應式工作方式,自身無機械運動,直接安裝在電梯原超載開關處,無需改變電梯轎廂結構。低廉。
2.采用超高強勁感應磁鐵,**限度的提高系統抗干擾能力。
3.定位精度高、體積小、安裝調試方便,結構簡單,價格

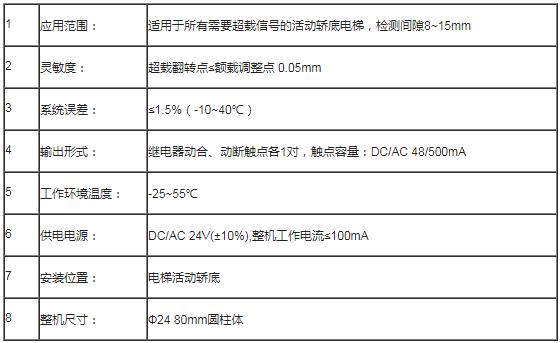

三、技術指標



四、工作原理
本系統是根據電梯活動轎底依據載重作彈性變化的原理,通過霍爾傳感器檢測其位移變化,從而實現對電梯轎廂超載檢測的一種方法。

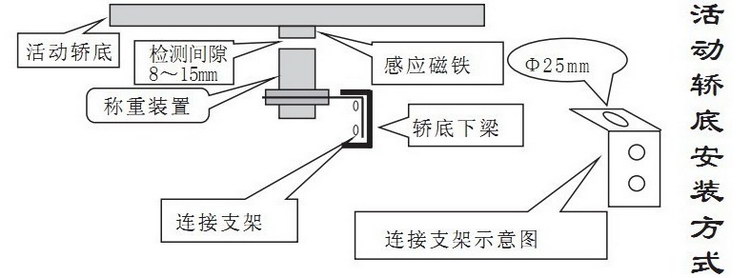

五、安裝方法



注意:系統連接支架需要用戶根據具體情況自制

六、調試方法:

活動轎底請參照上圖用系統連接支架(此支架用戶自制)安裝好本裝置,且盡可能將其安裝在靠近轎底中部。將磁鐵吸附在轎底,且標志面正對裝置感應點。
安裝調整本裝置,使轎底磁鐵對準其上端面中心點。同時必須保證本裝置端面與磁鐵端面相互平行。在電梯額載時,上下調節本裝置使其指示燈剛好由暗到亮翻轉(或振蕩),此時緊固裝置,調試完畢。

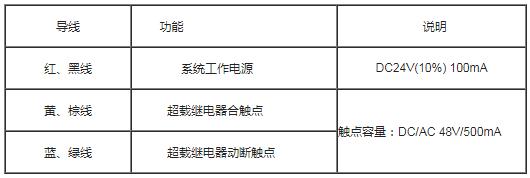

七、系統接線原則



*絕對不可以把本裝置輸出直接接入外部電源,這樣可能造成永久損壞。

八、其他

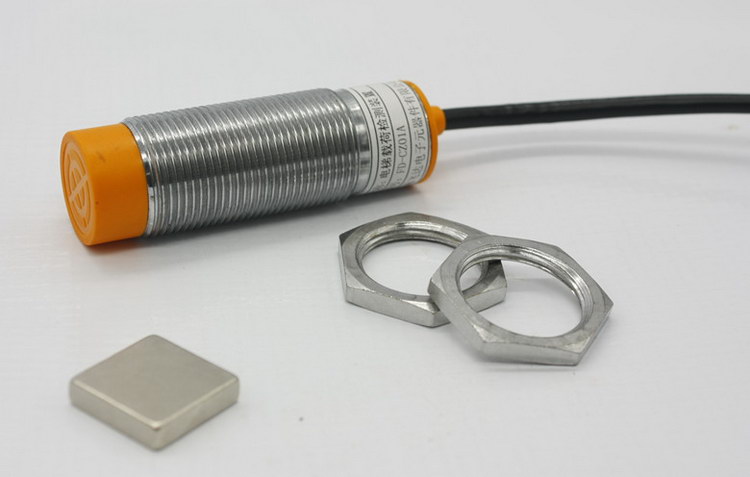

附件:感應磁鐵[202 04mm3]1片   緊固螺帽    2套

九、注意
感應磁鐵是配合本產品特制的稀有稀土磁鐵,磁性強勁,安裝過程中必須小心;
在任何時候都要避免磁鐵接近100℃以上高溫,以免退磁;由此造成的人身和設備損失本公司不予責任。
