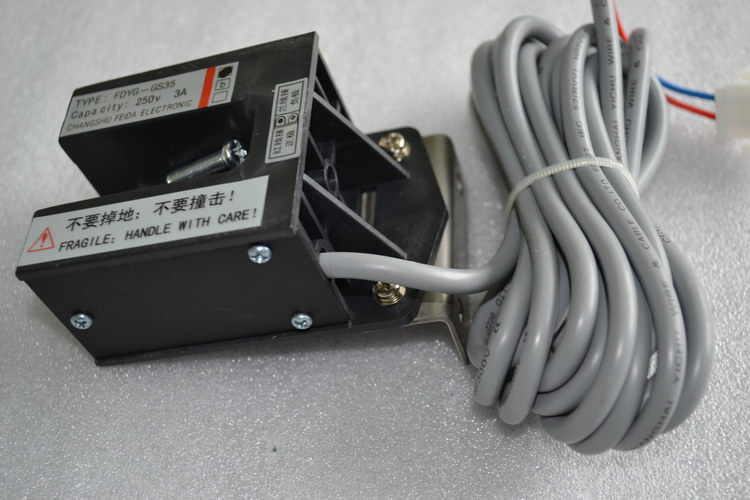

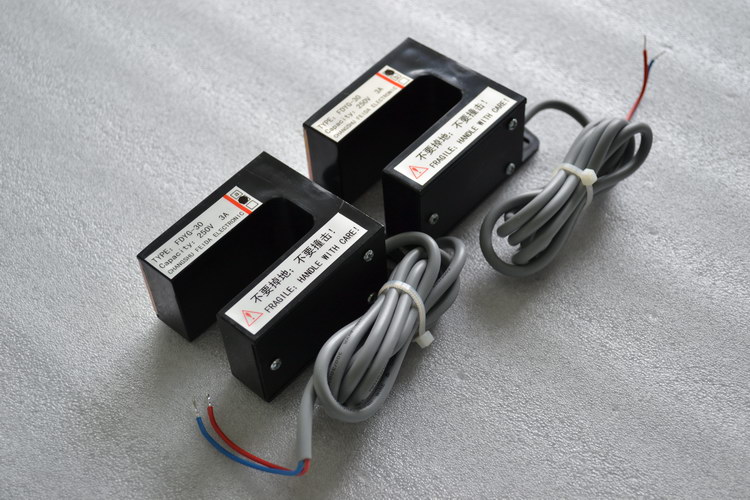

平層感應
一、概述
該感應器主要用于高速電梯平層,也可用于其它升降作限位控制.有極高的性?xún)r(jià)比.
由于采用進口高靈敏度干簧管又實現非接觸感應工作方式,克服了機械式
開關容易損壞的缺陷;具有靈敏可靠、壽命長、開斷迅速、不耗電、安裝接線方便
及結構合理等優點。
二、技術指標
三、外形尺寸
應用范圍: | 適用于所有電梯平層;機械限位等 |
靈 敏 度 : | 開關速度2ms±10% |
輸出形式: | 動合觸點1對,觸點容量:DC/AC 250V/ 1A |
工作環境溫度: | 30~75℃ |
安裝位置: | 電梯井道或轎頂上,注意:支架需要用戶根據具體情況定制或自制 |
使用壽命: | 在0.5A阻性負載條件下,>1000萬次 |
四、調試方法及注意事項:
1.將該產品固定于安裝支架上.
2.用動作鐵片插入劃槽內的紅線位置,感應器輸出觸點應a(閉合),b(斷開)
3.**將動作隔磁片的前端面插入劃槽至紅線的中心位置。
